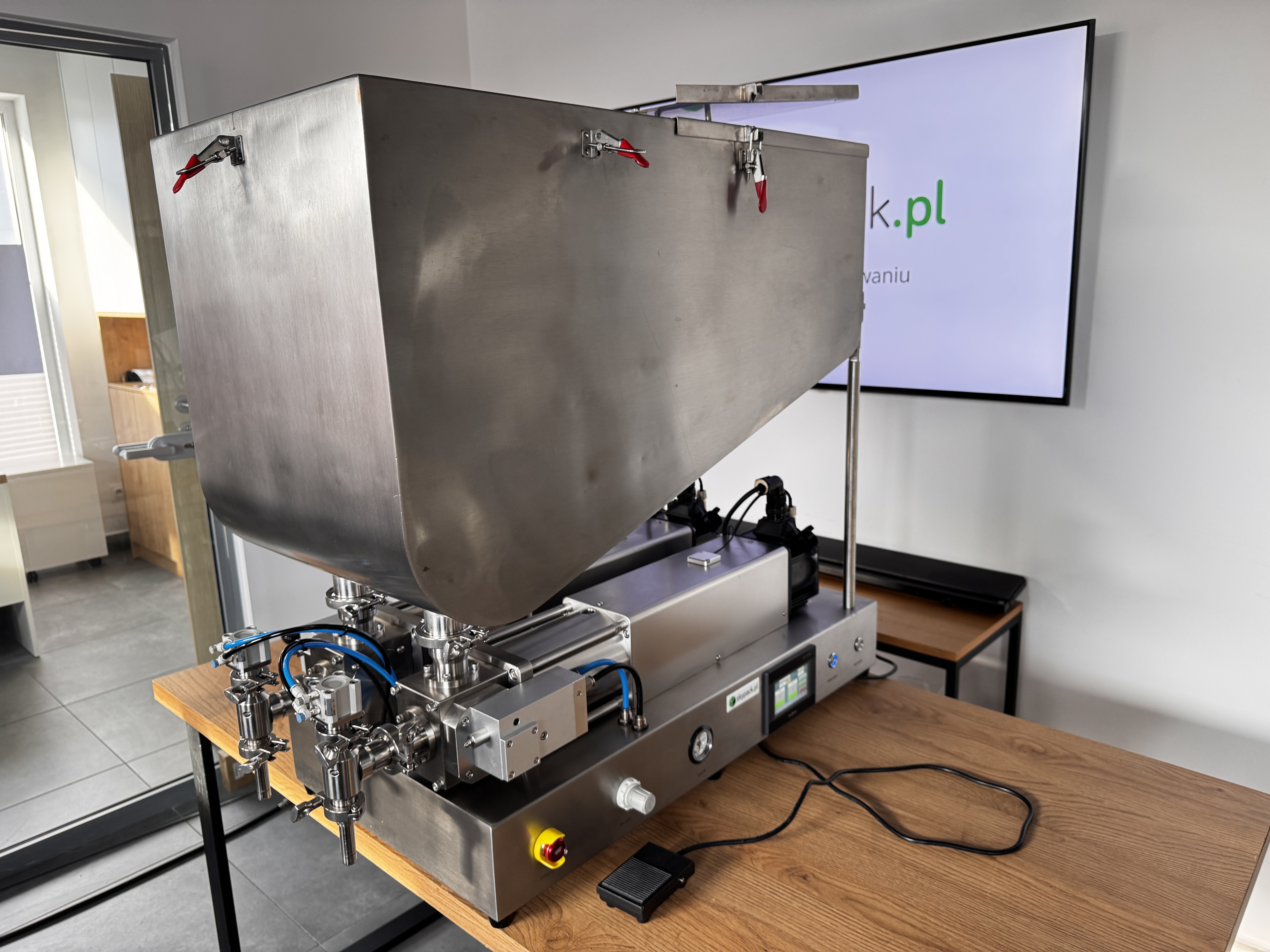

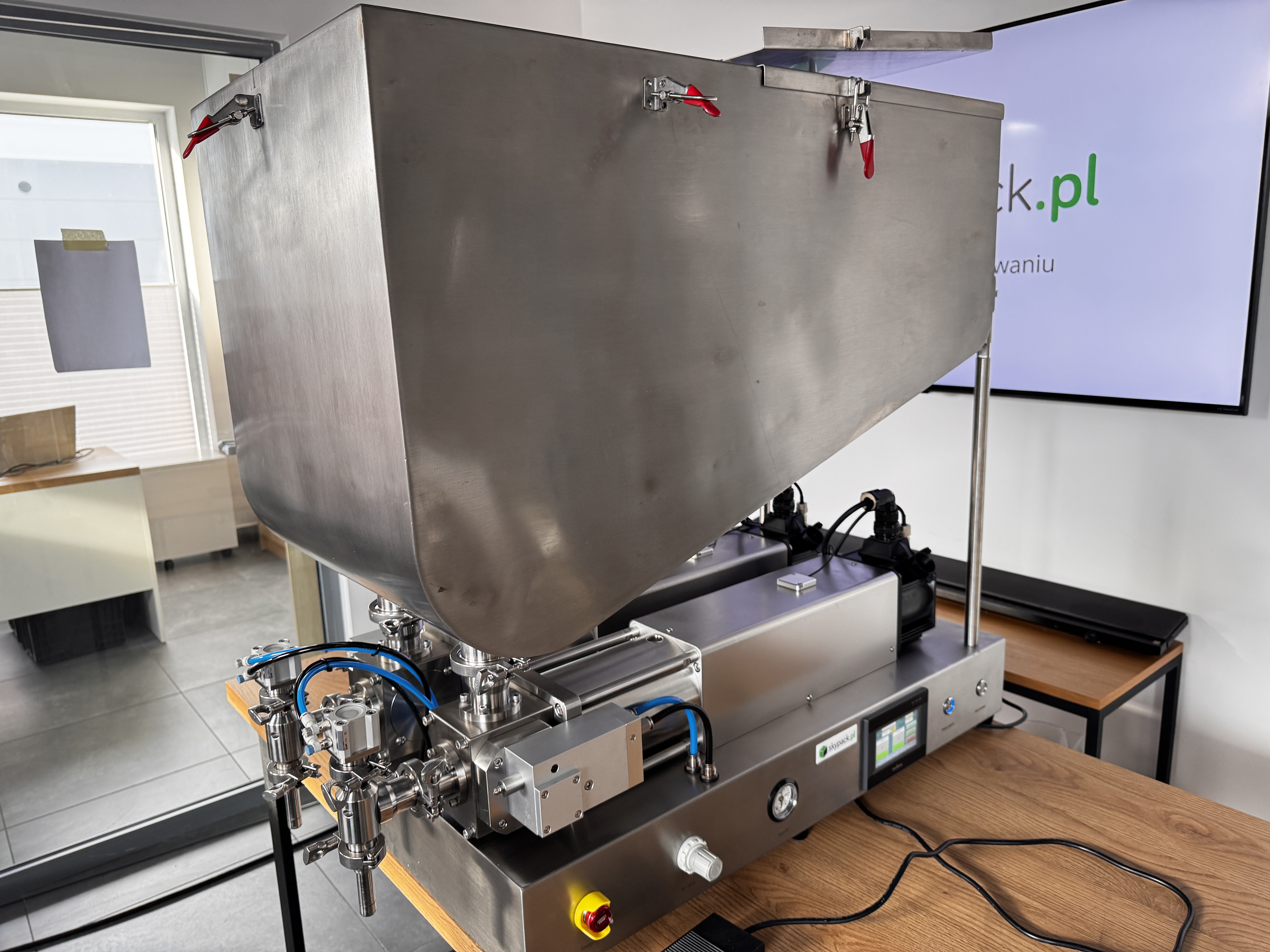

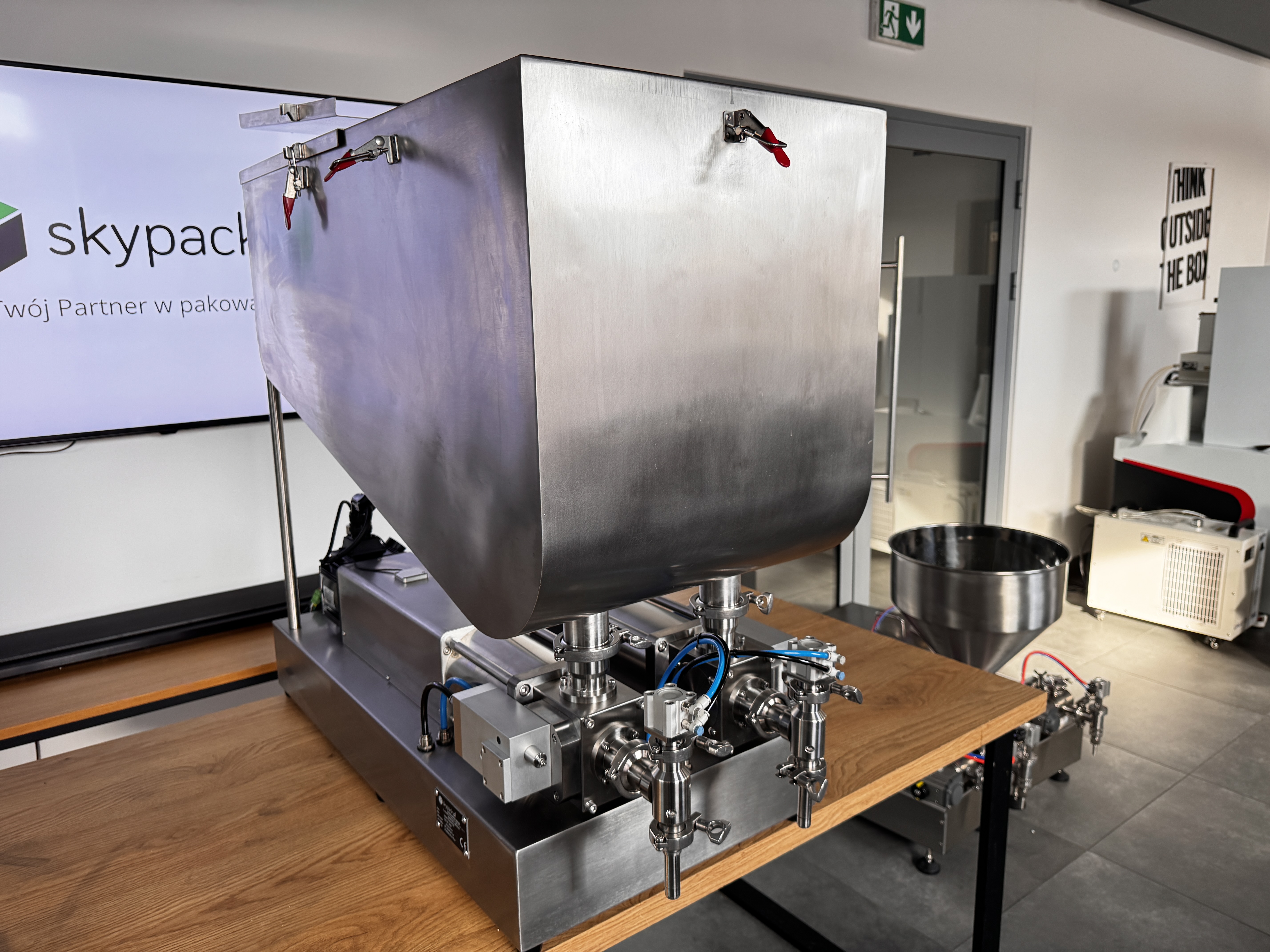

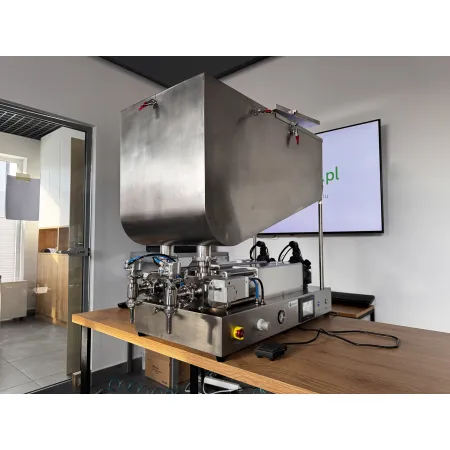

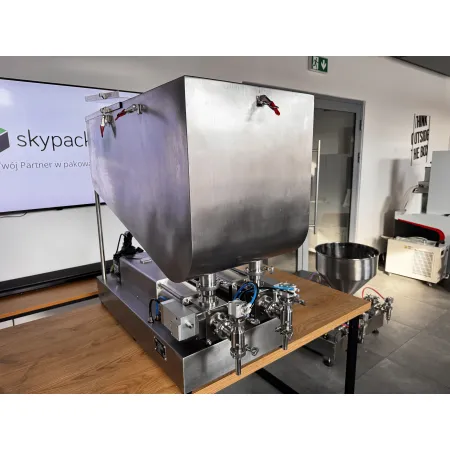

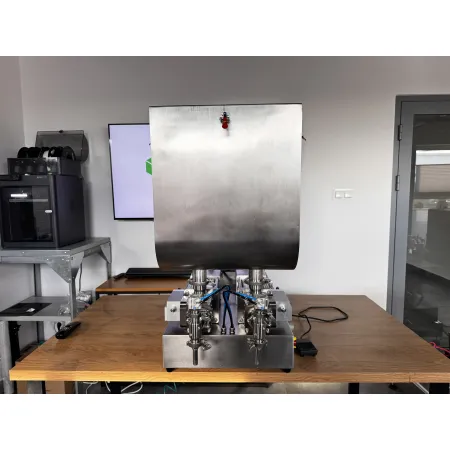

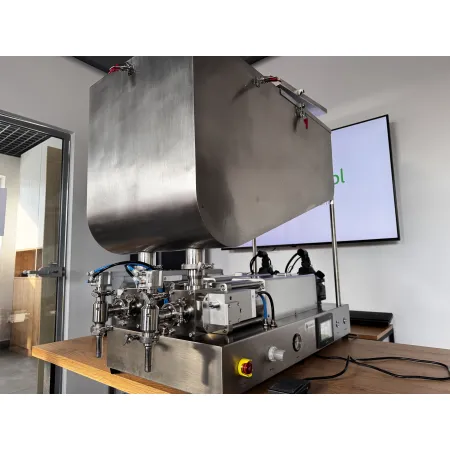

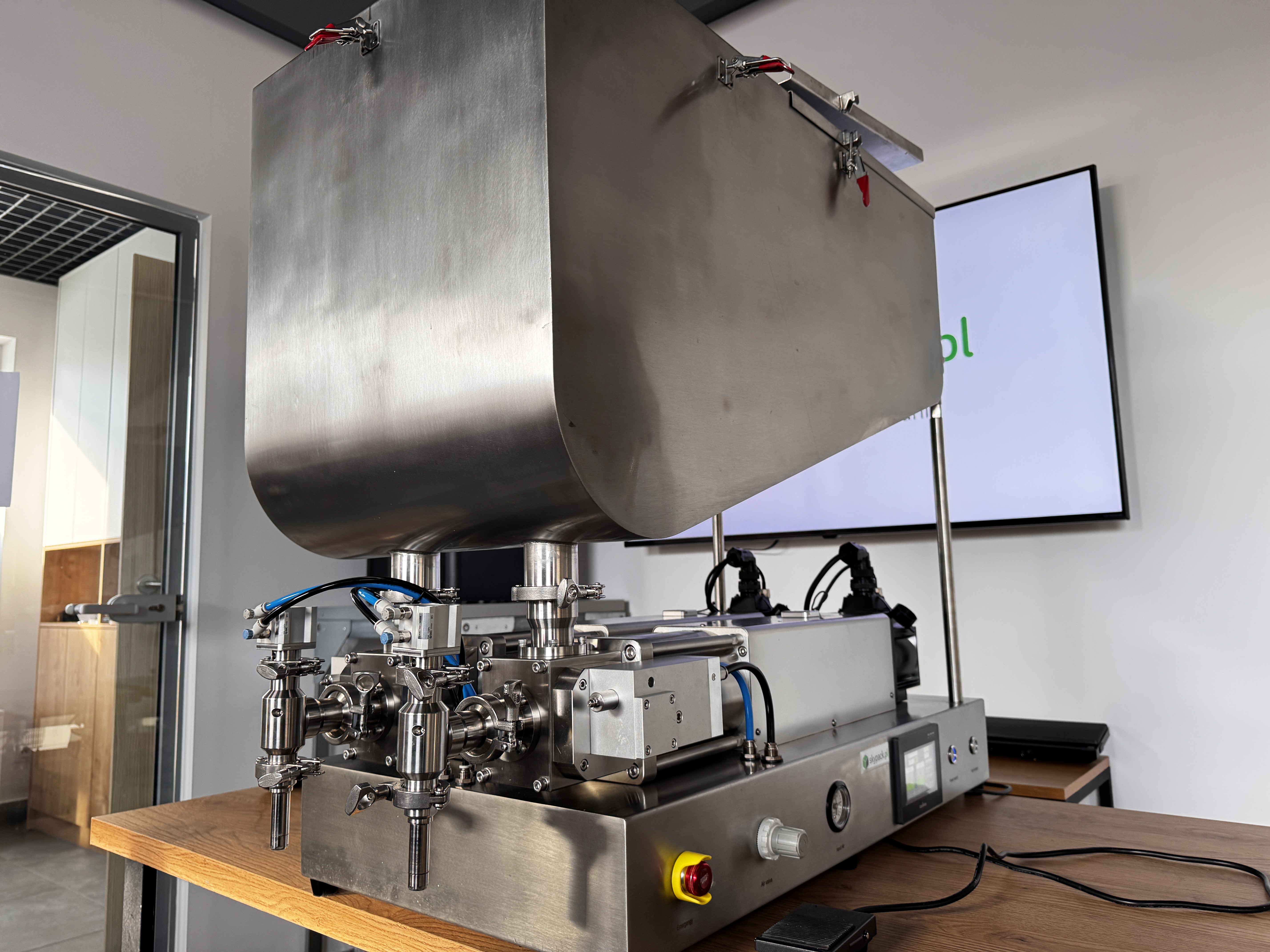

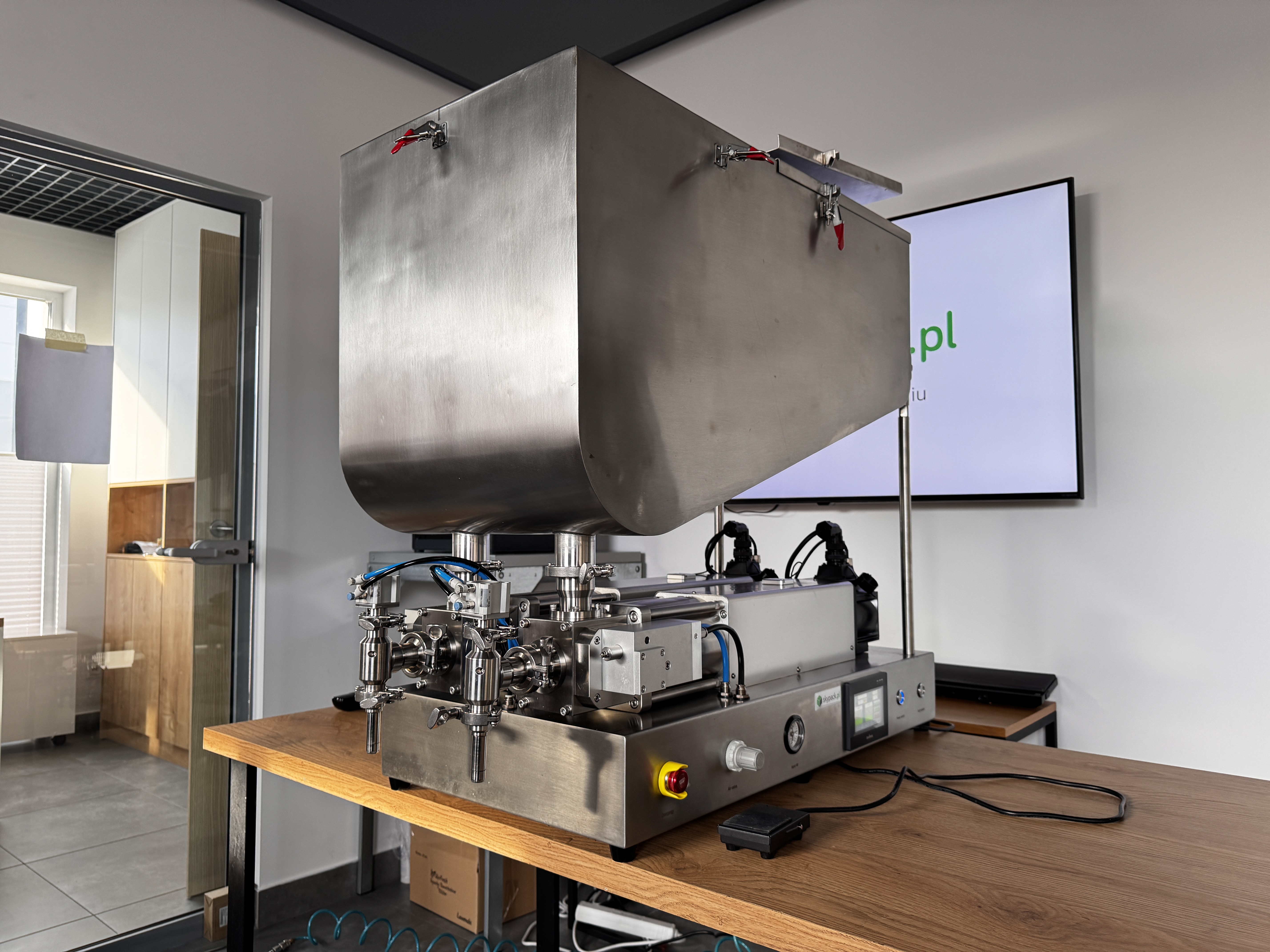

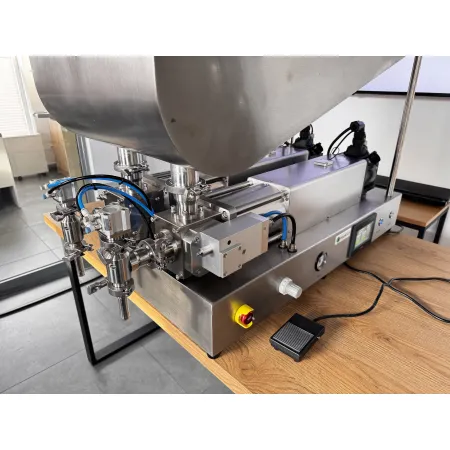

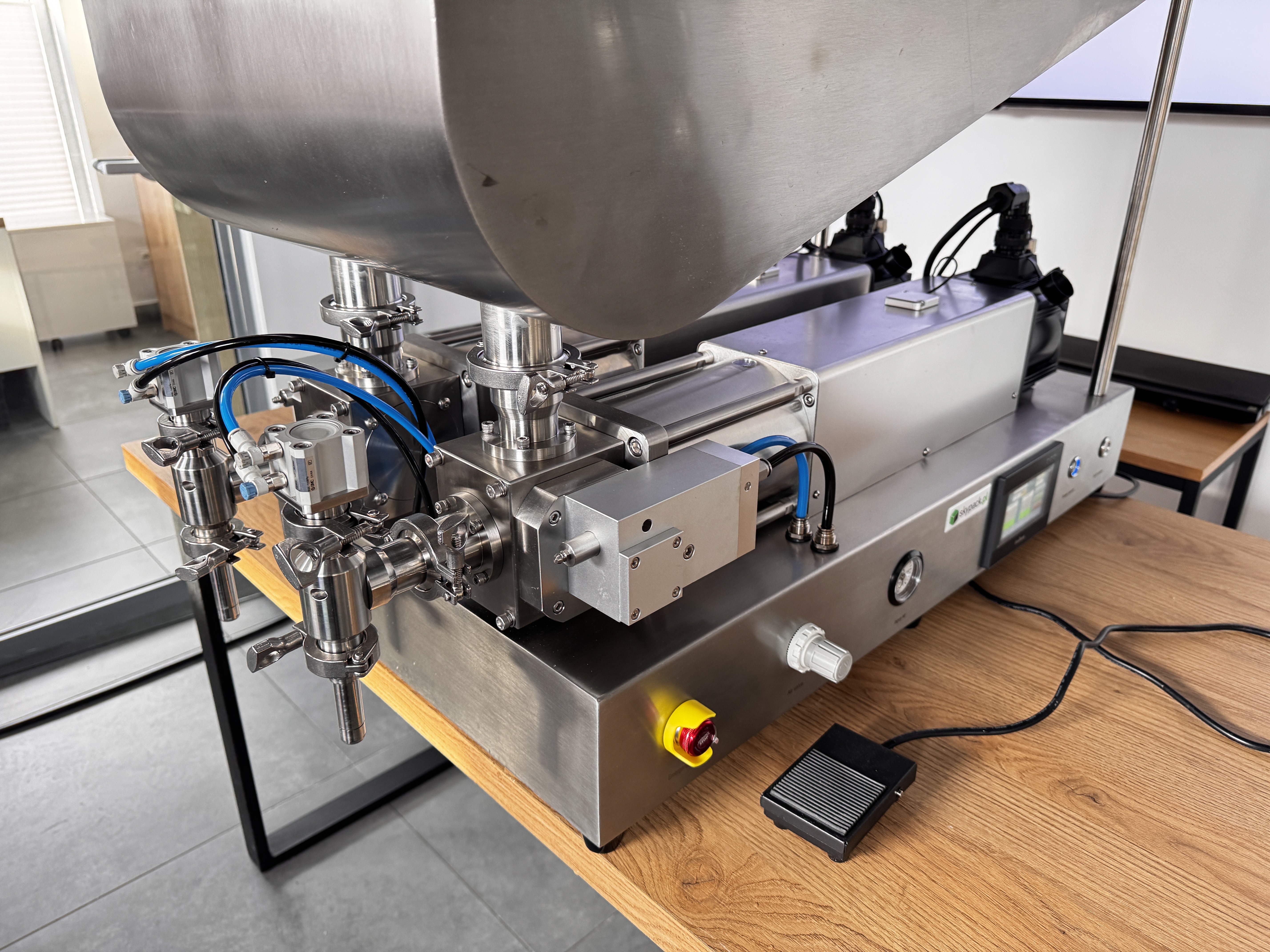

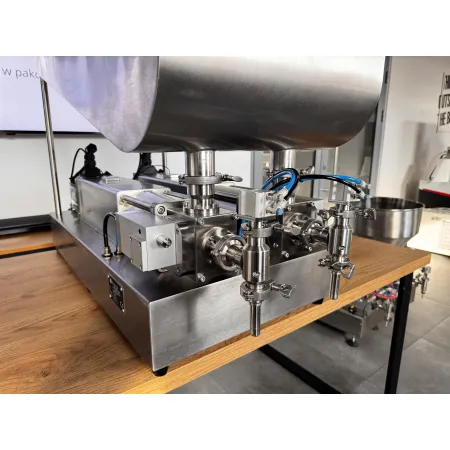

Pneumatyczna dozownica dwutłokowa PRO DV-1000 SMC servo

Pnaumetyczna dozownica PRO DV-1000 SMC servo: precyzja i płynne sterowanie

Dozownice PRO DV-1000 SMC to w najbardziej zaawansowane i rozbudowane dozownice w naszym asortymencie. Wersja z elementami ceramicznymi (nalewak + zawór trójdrożny) oraz serwomotorami została zaprojektowana z myślą o maksymalnej powtarzalności dozowania. Ceramika ogranicza tarcie, poprawia płynność pracy i utrzymuje parametry w dłuższym czasie dzięki wysokiej odporności na zużycie oraz korozję. To rozwiązanie szczególnie docenią użytkownicy pracujący na wymagających mediach – od rzadkich cieczy po produkty gęste i lepko-klejące.

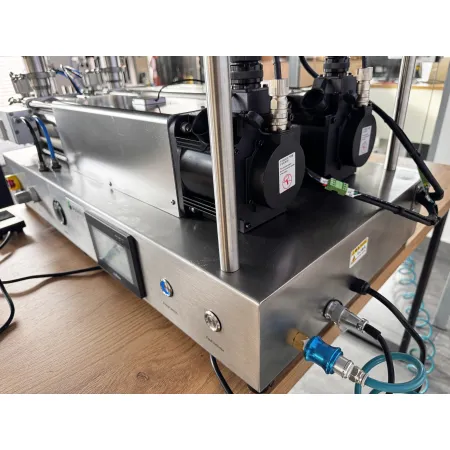

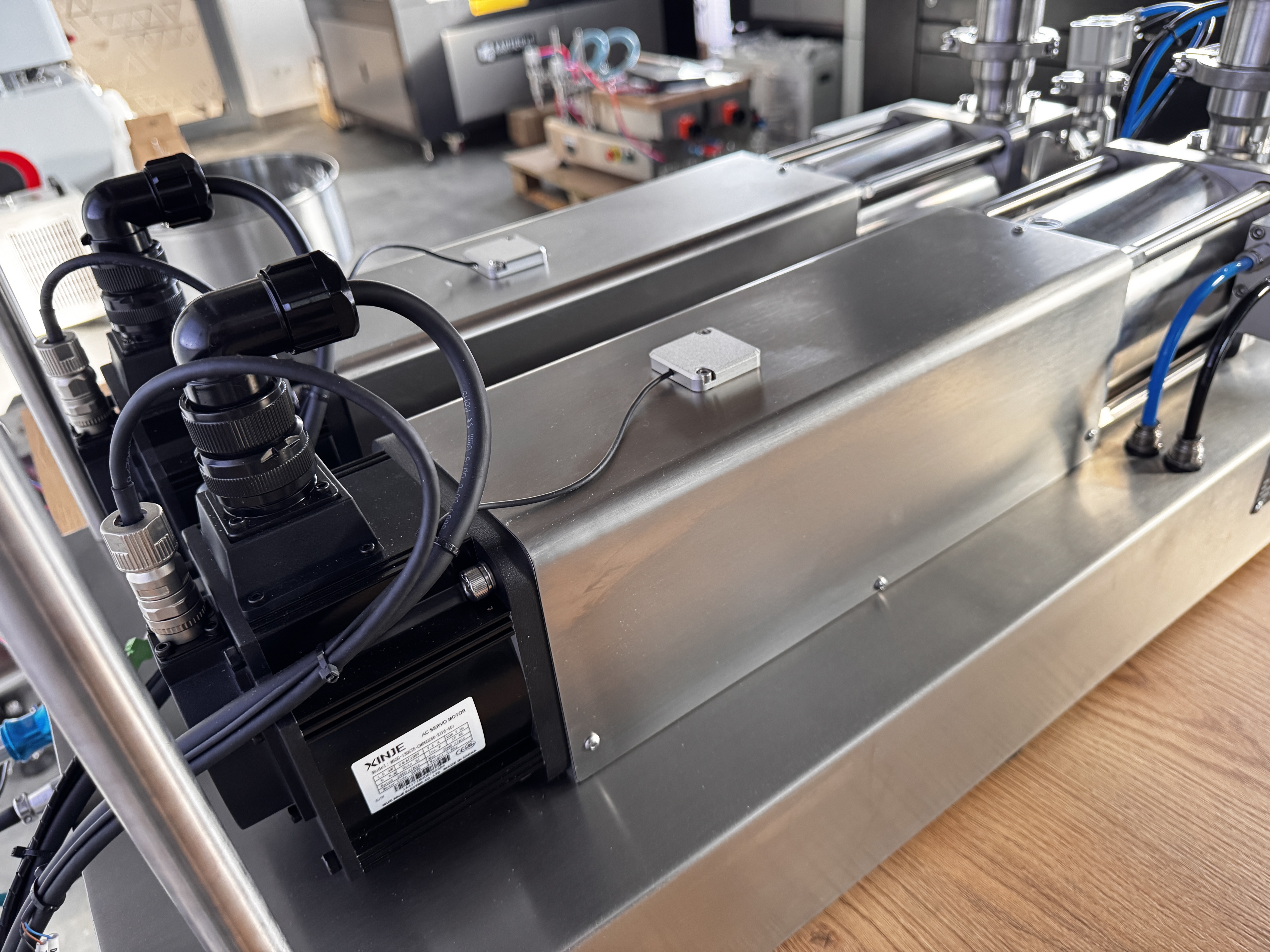

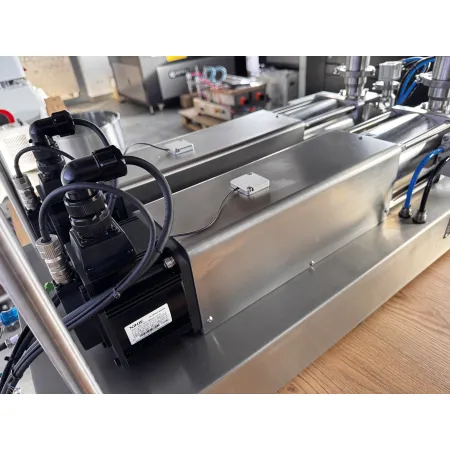

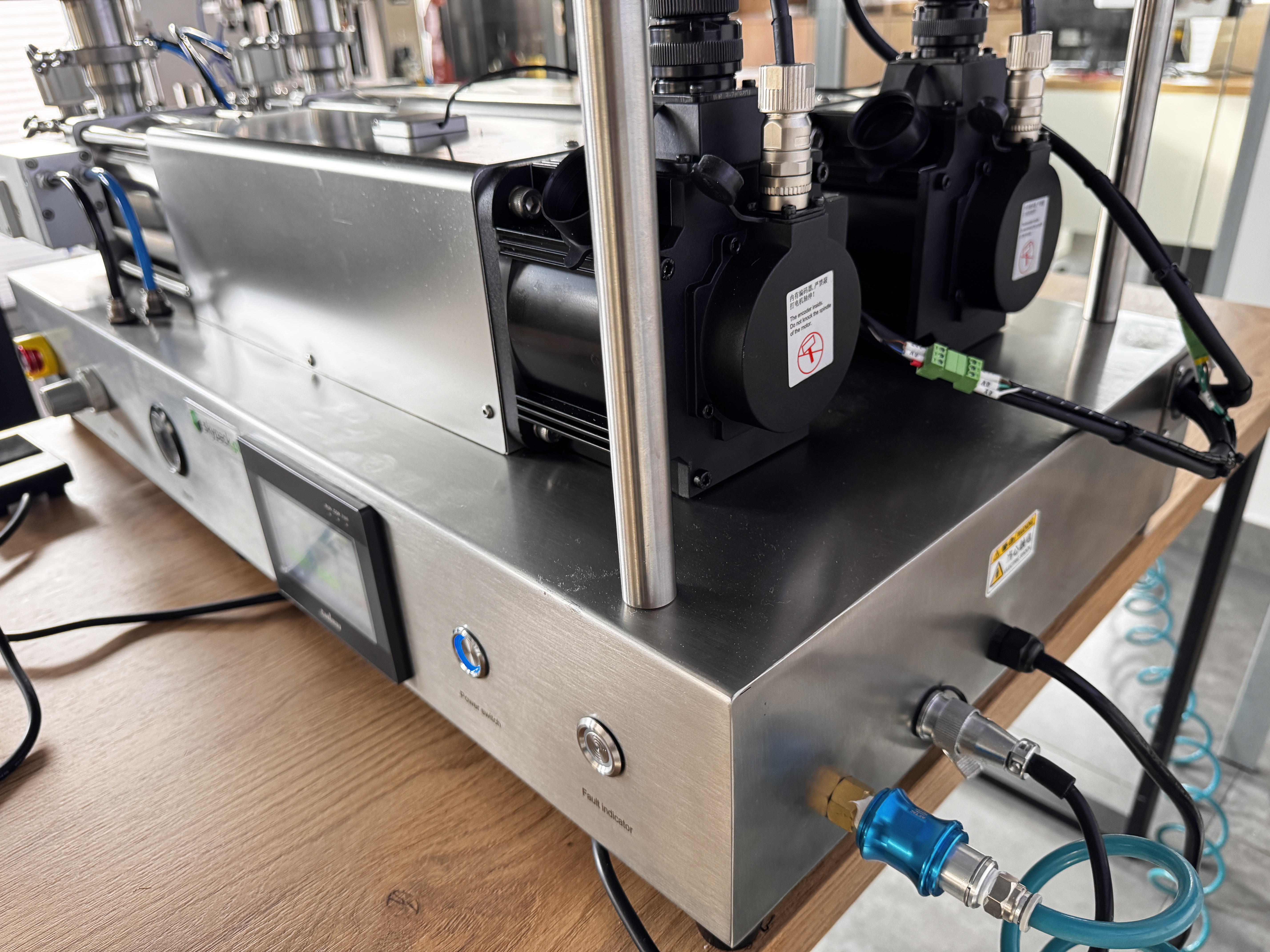

Serwonapęd w dozownicy tłokowej daje zamkniętą pętlę kontroli położenia, dzięki czemu osiągasz dużo lepszą dokładność i powtarzalność porcji (typowo ±0,2–0,5%) niż w pneumatyce. Programowalne profile prędkości oraz suck-back/anti-drip pozwalają nalewać bez pienienia i kapania, a receptury na HMI skracają przezbrojenia do sekund. Serwo zapewnia też większą siłę i płynność ruchu, więc radzi sobie z gęstymi mediami i krótkimi czasami cyklu. Dodatkowo obniża koszt eksploatacji (mniej sprężonego powietrza, niższy hałas, mniej serwisu).

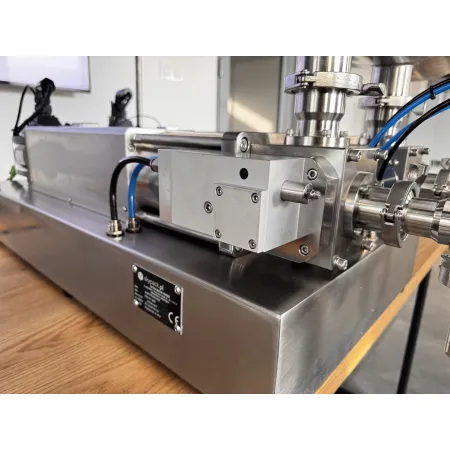

Maszyna została wyposażona w japońskie siłowniki pneumatyczne SMC, stosowane w napędach kluczowych mechanizmów: cyklu tłoków dozujących, odcięcia Anti-Drop, podnoszenia głowicy nalewającej oraz pozycjonowania opakowań. Dzięki temu układ pracuje płynnie i powtarzalnie, co przekłada się na stabilną dawkę, czystsze nalewanie oraz mniejszą awaryjność przy intensywnej eksploatacji.

Są to uniwersalne urządzenia, które sprawdzą się w dozowaniu zarówno rzadkich, wodnistych cieczy, jak i bardzo gęstych substancji, takich jak kremy, kleje czy ketchup. Dozownice wyposażone w wysokiej jakości komponenty, co zapewnia stabilną i precyzyjną pracę. Dodatkowo elementy mające kontakt z produktem wykonane są z ceramiki.

SMC stoi na czele rozwoju technologi pneumatycznej od ponad 60 lat, oferując swoim klientom niezrównany zakres wydajnych napędów pneumatycznych, zawierający rozwiązanie na każdą potrzebę.



Główne zalety i funkcje:

• Serwomotor zamienia dozownicę tłokową w precyzyjne „urządzenie objętościowe CNC”: masz kontrolę nad pozycją, prędkością, siłą i czasem- co przekłada się na dokładność, czystość nalewu, krótsze przezbrojenia i niższy koszt eksploatacji niż przy napędzie pneumatycznym.
• Dzieki zastosowaniu serwomotou żądaną dozę ustawiasz na dotykowym panelu HMI. Jesli chcesz przejść z 1000ml butelek na 500ml wystarczy kilka kliknięć!
• Wszechstronność: Urządzenie jest dostosowane do dozowania mas płynnych i gęstych, co sprawia, że jest idealnym rozwiązaniem dla branż spożywczej, kosmetycznej i chemicznej oraz automotive a elementy wykonane z ceramiki gruntownie poprawiają płynność dozowania.
• Higiena i bezpieczeństwo: Maszyna wykonana jest ze stali nierdzewnej gatunku 316 oaz ceramiki, a system Anti-Drop zapobiega kapaniu cieczy po napełnieniu, utrzymując czystość stanowiska pracy.
• Łatwa obsługa: system pokręteł oraz wyzwalanie pedałem.
• Maszyna została wyposażona w japońskie siłowniki pneumatyczne SMC (długa żywotność i trwałość: Dzięki nowoczesnym materiałom i konstrukcji, siłowniki te osiągają nawet 50 milionów cykli pracy)!

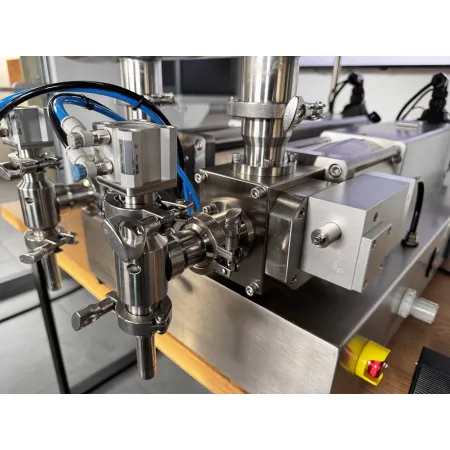

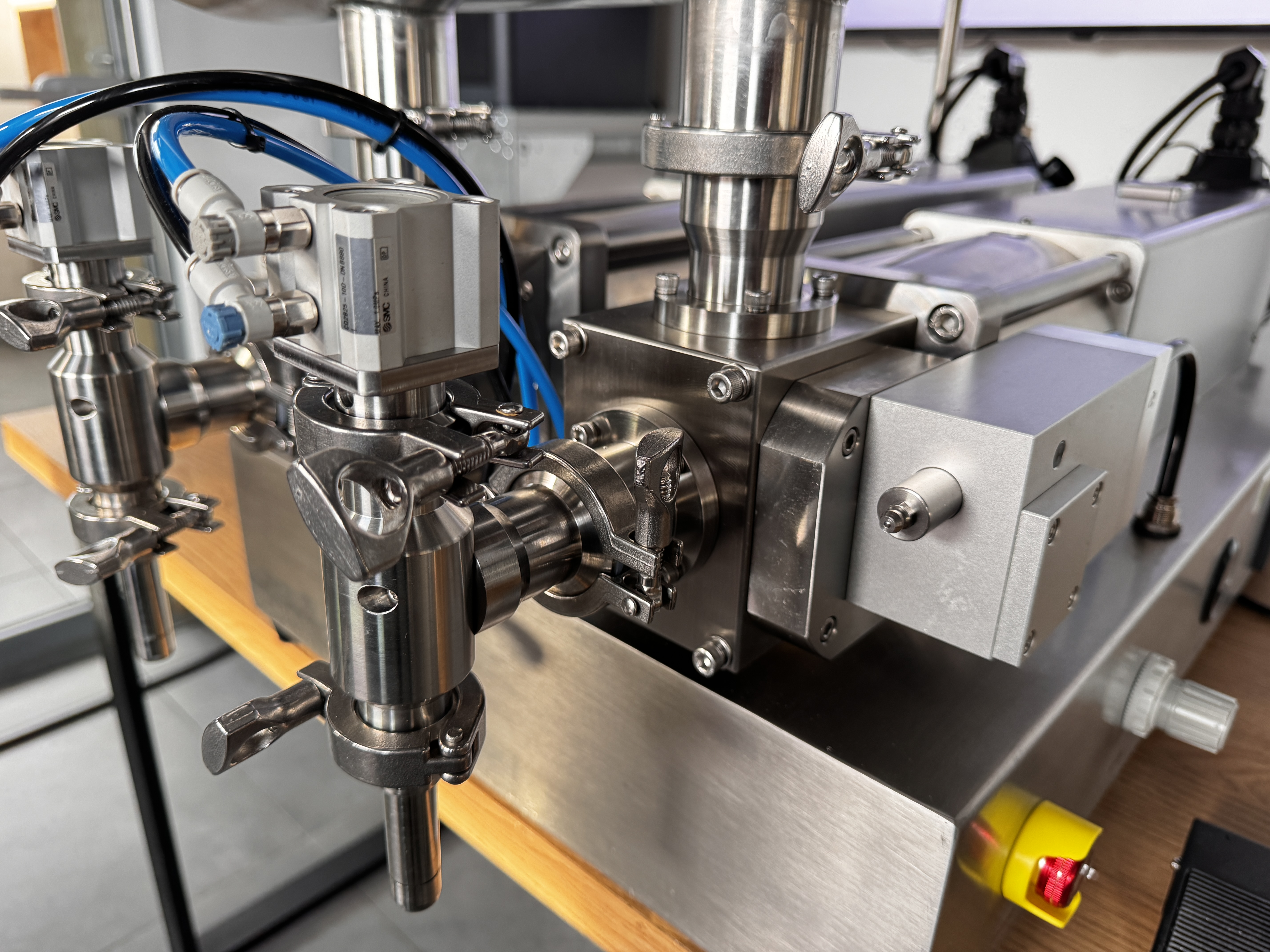

• Zastosowanie ceramicznych nalewaków oraz elementów zaworu trójdrożnego niesamowicie wpływa na powtarzalność dawkek oraz i płynną pracę dzięki niskim oporom ruchu.
• Elementy mające kontakt z produktem zostały połączone ze sobą za pomocą złączek klampowych, dzięki czemu bez użycia narzędzi maszynę można szybko rezebrać i umyć poszczególne jej elementy.
• W standardzie na tłoczysku montowane są uszczelnienia vitonowe!

Parametry techniczne – PRO DV-1000 SMC
Model:	PRO DV-1000 SMC
Układ dozujący:	Pneumatyczna, dwutłokowa
Zakres dozowania:	100-1000 [ml]
Ilość głowic:	2
Nalewany produkt:	Produkt płynny, gęsty
Max. temperatura medium:	do 90 st. C
Szybkość dozowania:	Do 30 cykli/min

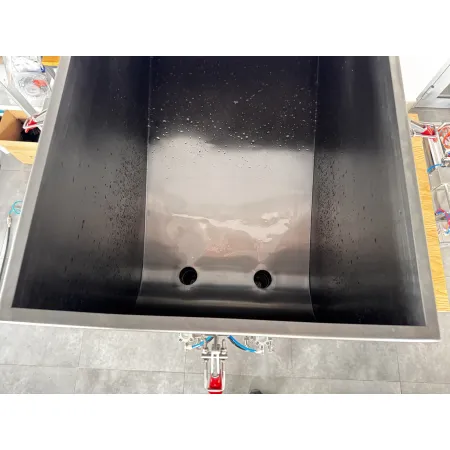

Zbiornik:	160 l
Siłowniki:	SMC (Japonia)
Materiał el. mających kontakt z medium:	Stal nierdzewna 316 (obudowa stal nierdzewna 304)
Zawór trójdrożny:	Ceramika
Tłoczysko:	Stal nierdzewna S316
Nalewak:	Ceramika
Uszczelnienia:	cylinder (viton); połączenia wargowe (silikon)
Ciśnienie robocze:	0,5-0,7 [MPa]
Dokładność nalewania:	+/- 1-2 [%] wg specyfikacji towarów paczkowanych
Zasilanie:	Pneumatyczne + elektryczne
Wymiary:	1030 x 480 x 900 [mm] (dł x szer x wys)
Waga:	141 [kg]
Anti-Drop:	TAK
Tryb pracy automatycznej/manualnej:	TAK
Zestaw:	Komplet zapasowych uszczelek
Gwarancja:	12 [m-cy]

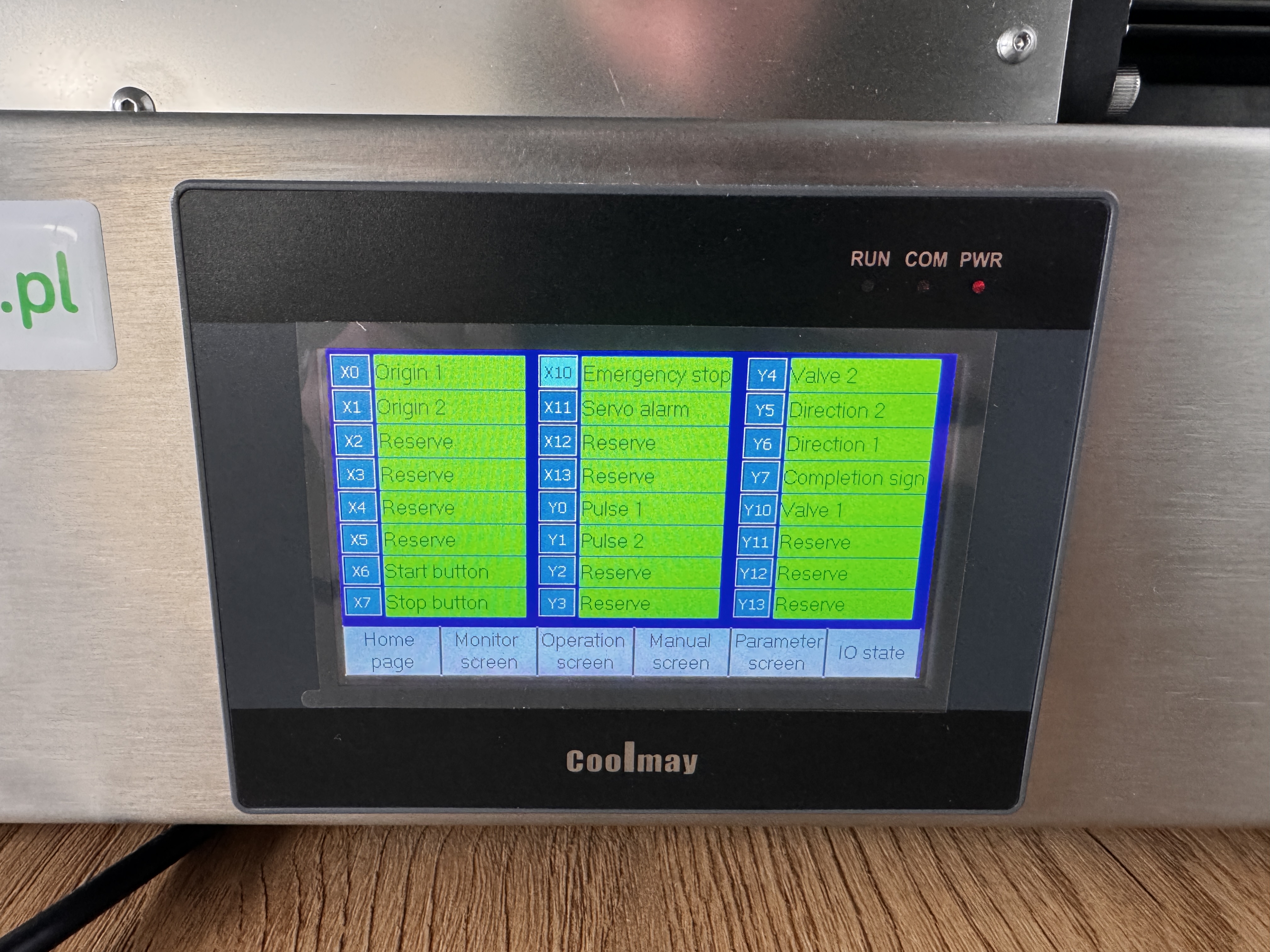

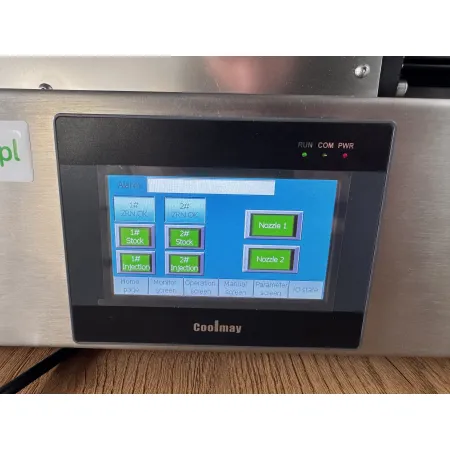

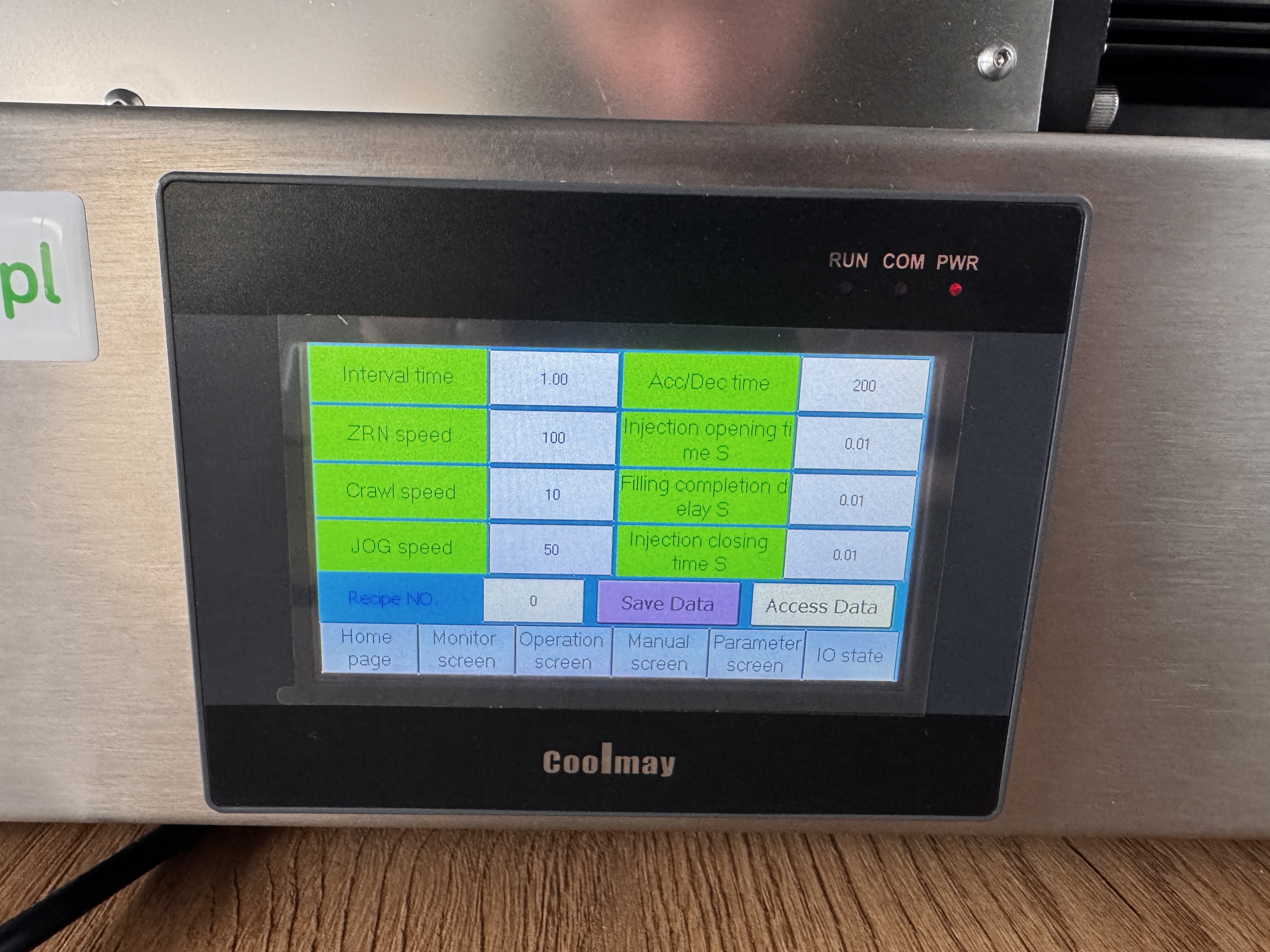

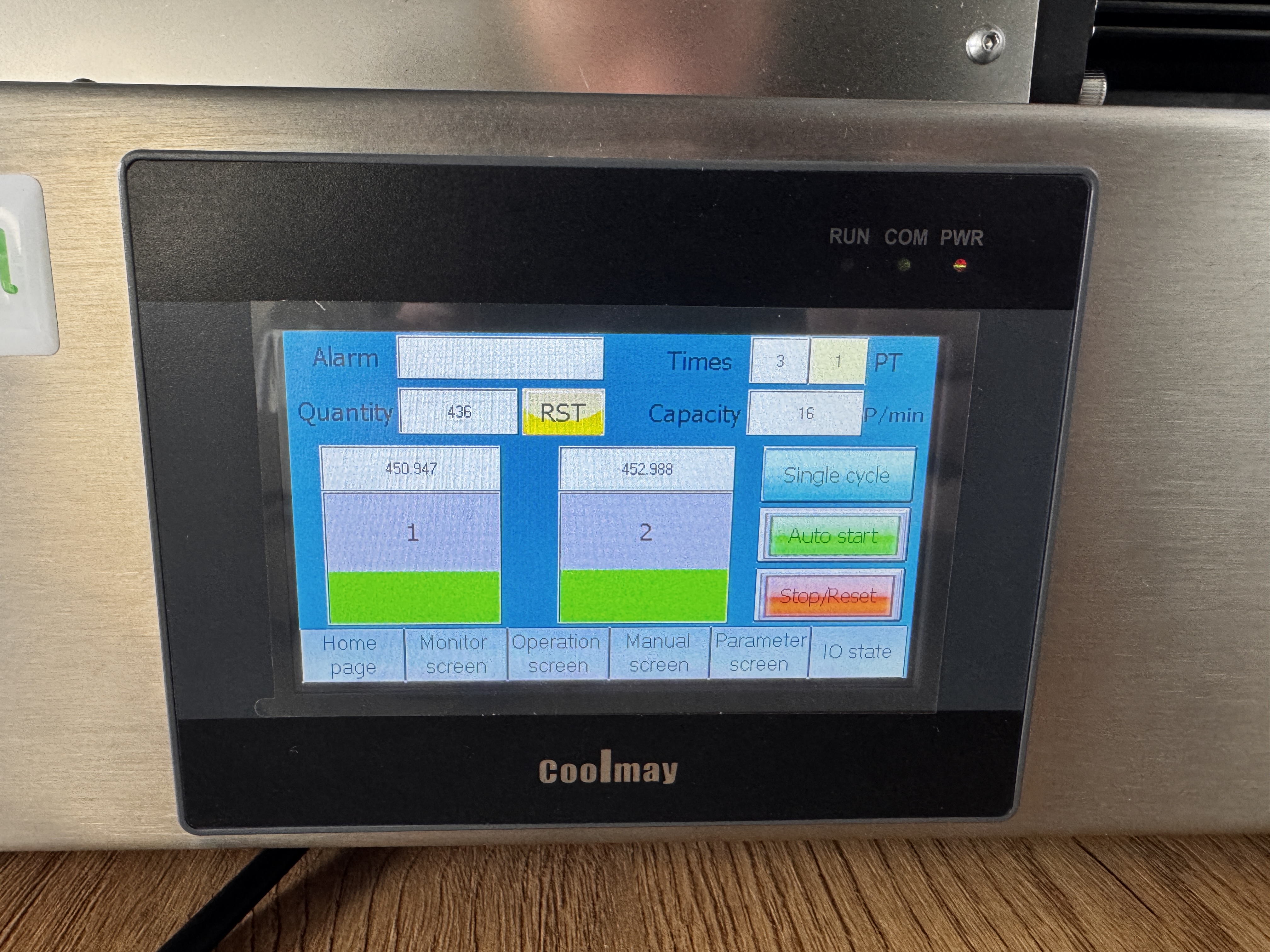

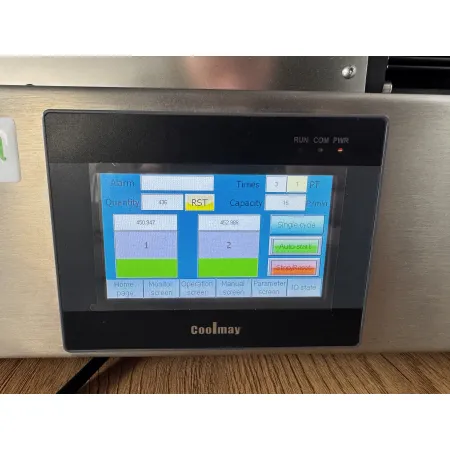

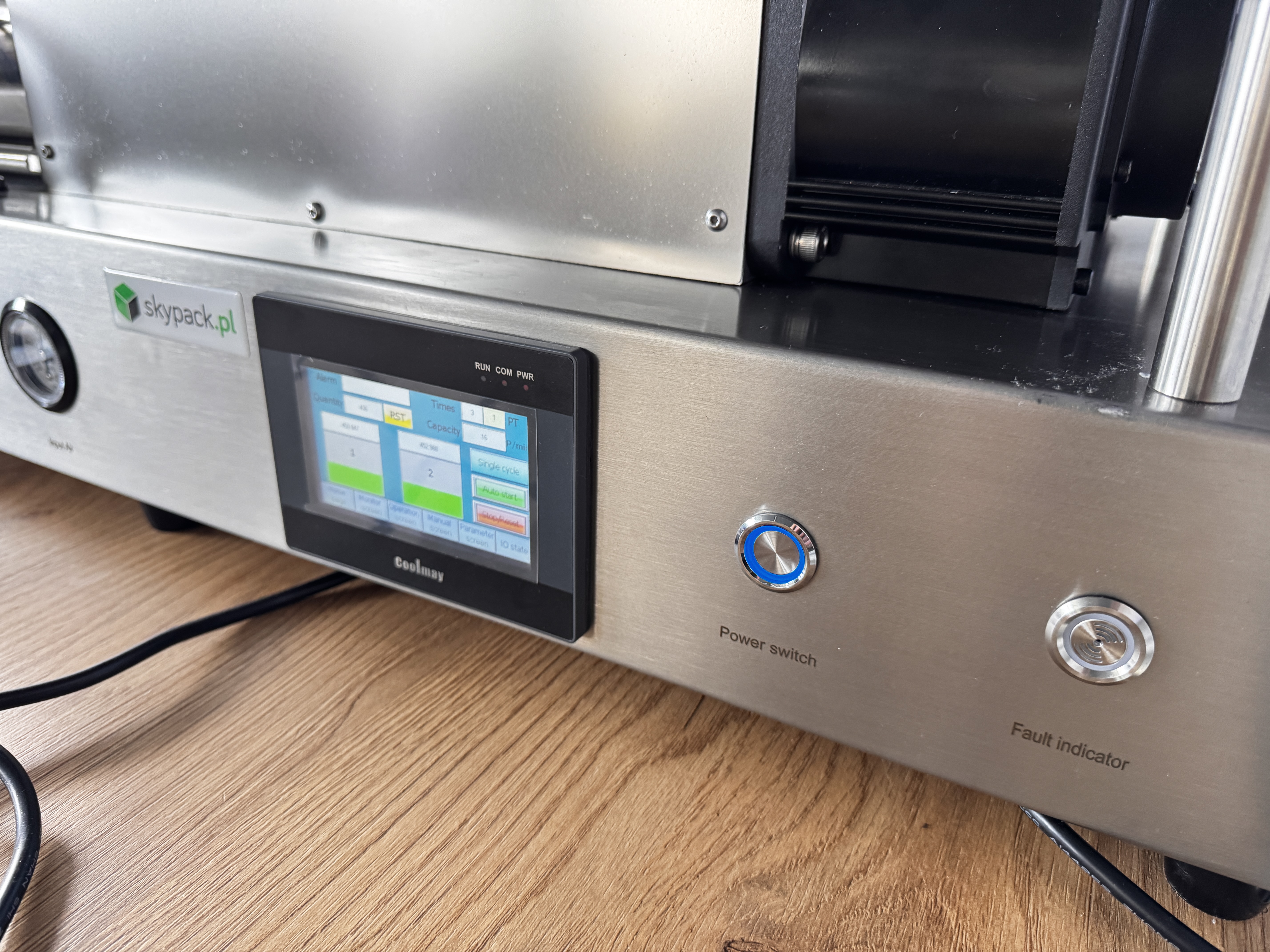

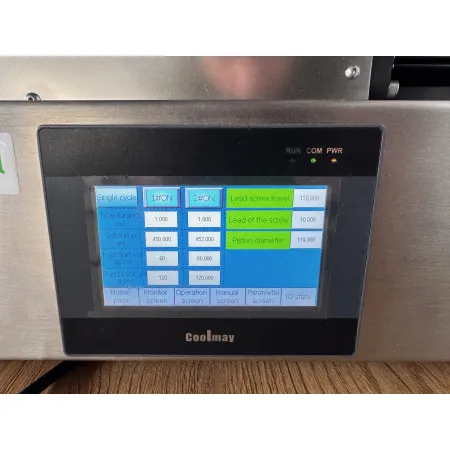

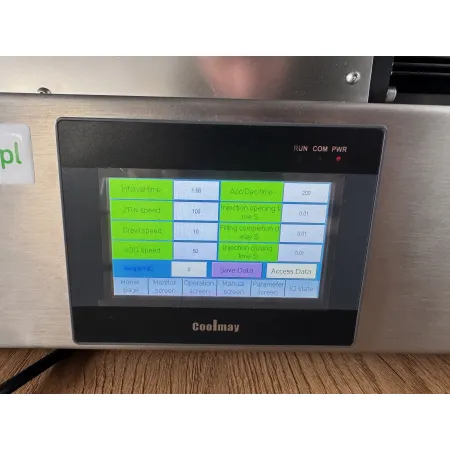

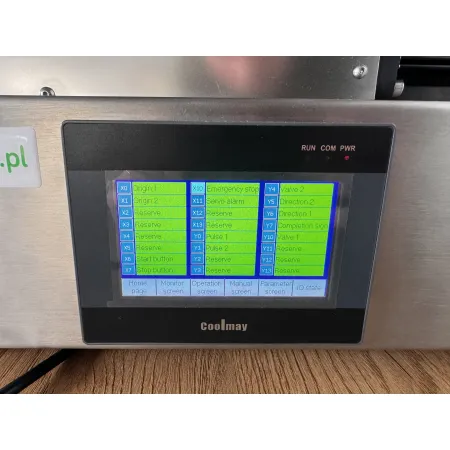

Ustawienia maszyny:

• na panelu HMI szybkość dozowania,
• na panelu HMI czas powrotu tłoka (czas na podstawienie kolejnych butelek),
• na panelu HMI ilość dawek,
• na panelu HMI żądana doza,
• na panelu HMI tryb pracy: wyzwalania dozy pedałem lub tryb pracy automatyczny
